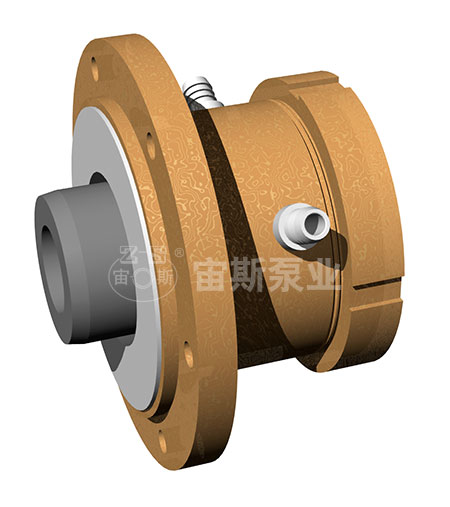

K型密封組合是一套K型動力密封的統稱，如下圖，整套密封組合包含：密封盒、密封盒蓋、軸套、K形密封圈、水封環、頂圈、O形密封圈、密封盒墊塊以及冷卻水嘴。（不同規格型號的泵密封略有差異）

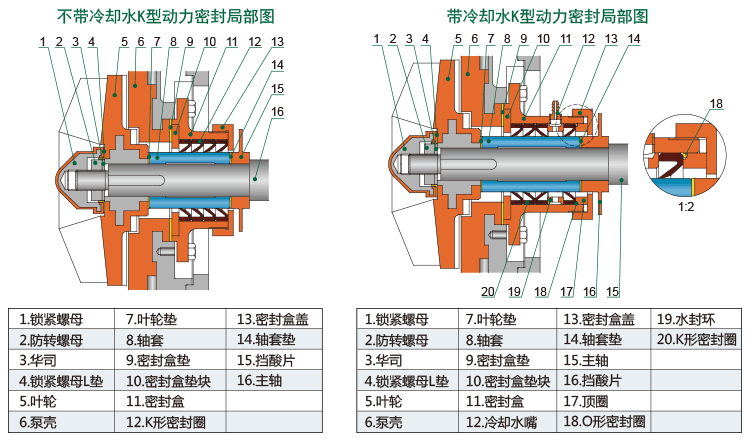

　　K型動力密封結構簡圖及簡介

　　工作原理：如上圖，K型動力密封主要由副葉輪(或副葉片)與停車密封(K形密封圈)組成。工作時由于副葉輪(或副葉片)旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。K形密封圈的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，K形密封圈的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長密封圈的使用壽命。該密封的密封圈采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質(帶冷卻水K型動力密封用的冷卻水為潔凈的自來水，流量在0.05~0.08m³/h、壓力適宜在0.05MPa以內)。
